一 裝置概述
STZ-WTM智能操控及無線測溫裝置是一款使用在高壓柜上面的智能操控面板，具有一次回路模擬圖、開關狀態、彈簧儲能狀態、斷路器位置、接地刀狀態、高壓帶電指示及核對相序、高壓帶電閉鎖、溫濕度控制、語音防誤提示，同時集成遠方、就地、分閘、合閘、儲能等功能。裝置配置靈活，操作方便、顯示直觀、信息豐富、人機界面清晰，是傳統安裝方式的最佳替代品，本產品集操作與顯示于一體，可避免操作員對系統的誤操作，提高系統的可靠性。選用時，只要提供一次方案圖即可。通過RS485可實現與PC機的通信，實現遠程自動化管理。
● 一次回路模擬圖，采用大型LED 符號燈來指示開關分合狀態及試驗位置和工作位
置、接地閘刀狀態、彈簧儲能狀態等；
2● 三相高壓帶電指示和高壓帶電閉鎖功能；
2● 環境溫度和濕度測量及自動加熱、除濕功能；
● 可帶兩路溫度測量和加熱的自動控制；
● 可帶兩路凝露測量和除濕的自動控制；
● 可具備加熱器故障指示和觸點報警功能；
● 雙看門狗設計保證軟件的可靠運行；
● 采用最新ARM芯片設計，優越的抗干擾性能、簡潔的硬件設計；
上述功能可根據電力柜的設計要求進行組合，用戶只需提供電力柜的一次方案圖和其
它相關要求即可。該指示儀可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、
接地指示器、帶電閉鎖指示器、自動加熱除濕、溫度控制器、加熱器故障監測器等多種控
制設施。
該指示儀集多種功能于一體，將簡化開關柜的面板結構設計，完善開關柜的面板布局，
使得電力開關柜的面板更加美化合理。由于使用大型LED 符號燈來指示各種狀態，使得顯
示更加清晰明了。
二、技術指標
工作電源 AC/DC 220V或指定 工作電流：＜30mA
工作溫度：－10～＋50℃ 工作濕度：≤95％RH
介質強度：≥AC2000V 絕緣性能：≥100MΩ
裝置效果圖與開孔尺寸
裝置開孔尺寸圖
2）、無線溫度傳感器尺寸及參數
安裝尺寸圖：（單位：mm）
尺寸：W 43× L 350 ×H 20
特點及參數
1.耐溫(-180℃～+250℃)阻燃材料制作塑膠表帶殼體，防水。
2.體內的熱敏傳感器與接點體緊密接觸，能準確測量實時溫度。
3.內模塊發射距離為20～30米。
4.測溫范圍-20℃～150℃。
3）、安裝
測溫發射模塊，分別安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝。
①.把表帶狀的測溫模塊放在被測物體上。
②.把表帶狀的測溫模塊的一端穿過另一端。
③.直到表帶狀的測溫模塊緊緊地套在被測物體上。
④.把延長部分的表帶剪掉。
⑤.安裝時柜體要停電。
4）、無線測溫示圖如下：
①、3路無線測溫發射模塊：顏色為（黃、綠、紅），標號為（A1、B1、C1）。
（3點測溫示意圖）
②、6路無線測溫發射模塊：顏色為（黃、綠、紅），進線室為（A1、B1、C1），出線室為（A2、B2、C2）。
③、9路無線測溫發射模塊：顏色為（黃、綠、紅），分別標識為（A1、B1、C1）；（A2、B2、C2）；（A3、B3、C3）。
（9點測溫示意圖）

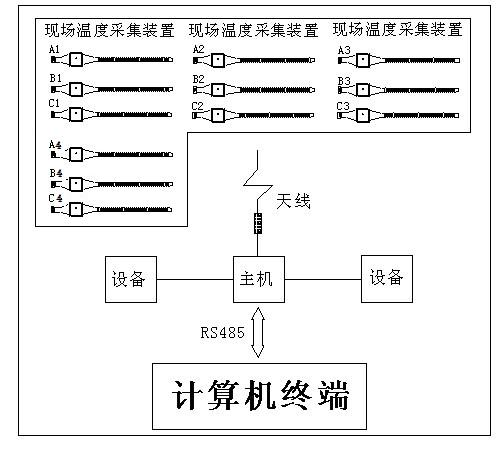

④、12路無線測溫發射模塊：顏色為（黃、綠、紅），分別標識為（A1、B1、C1）；（A2、B2、C2）；（A3、B3、C3）；（A4、B4、C4）。
（12點測溫示意圖）
三、裝置操作說明
按鍵說明：
l ▲：根據液晶屏所顯示的菜單項標號向上選擇相應的功能；所要調整的參數值加1。
l ▼：根據液晶屏所顯示的菜單項標號向下選擇相應的功能；所要調整的參數值減1。
l ENT：根據液晶屏所顯示的菜單項標號選擇相應的功能。
l ESC：返回上一級菜單。
1.裝置通電開機后液晶屏顯示如下界面，時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間，請參考下面提及的步驟進行設置。裝置開機界面顯示2路溫濕度實時值和觸點測溫?cái)?shù)據如下圖所示：
裝置主菜單如下圖所示：
在菜單界面按▲▼選中子菜單會高亮顯示，按ENT鍵進入選中所在菜單項。
2.通信站號設置：裝置出廠默認站號為01。如需更改，在主菜單界面選擇進入，按裝置面板上的按▲▼鍵加減，進入如下圖的設置界面。每按一次▲鍵，站號加1，每按一次▼鍵，站號減1，設置完畢后按ENT鍵保存并返回主菜單。注意：在通信過程中請勿更改站號。
備注：此功能為選配功能，訂貨時需做說明。以便于我們調試與生產謝謝配合！
3.溫濕設置：客戶可根據現場環境設置溫濕度上限、下限值。裝置最多可帶2路溫濕度傳感器及負載輸出接點（傳感器與負載輸出接點相對應），用戶在出廠時未指定加熱/除濕輸出的上下限時則按： 當環境濕度≥85%±5%RH或其溫度≤5℃±2℃時，啟動加熱；當環境濕度≤80%±5%RH且溫度≥10℃±2℃時，停止加熱；當環境溫度≥45℃時，無條件停止加熱；如需更改定值請按如下操作，界面如下：
每按一次▲鍵，選擇定值加1，每按一次▼鍵，選擇定值減1，按ENT鍵ENT當先定值并且進入下一項設置。所有定設置完成后按ENT鍵保存返回，按ESC鍵返回不保存。
備注：溫濕度上限、下限設置方法相同
4.投退設置：客戶可根據現場關閉或打開裝置一些功能
選中開、關均以高亮顯示，按ENT鍵即可。
5.開出測試：客戶可根據現場調試需要輸出開出點以測試線路完好
選中開、關均以高亮顯示，按ENT鍵即可。
6.無線設置：設置裝置無線測溫參數
四、使用方法
按端子的按配置功能接好線，并校對準確后通電；
將各開關量輸入端與公共端短接一下，對應功能的指示應正常動作；
帶電指示各個輸入端分別接上對應的高壓帶電傳感器，某相高壓試驗時，對應的帶電指示燈亮，有閉鎖功能時閉鎖燈亮，閉鎖有效，閉鎖輸出觸點動作；高壓斷開后帶電指示燈滅，閉鎖解除，解鎖燈亮，閉鎖輸出觸點復位。（如用市電試驗，則請?jiān)谳斎攵舜?lián)0.1uF/275V電容或30K/2W電阻。）
溫濕度控制模擬：
①加熱除濕功能實驗：只需對傳感器哈氣，負載便會啟控。
②固定溫度實驗：當環境溫度≤5℃±2℃時啟動負載。
五、運輸與貯存
開關柜智能狀態模擬顯示儀運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。
貯存開關柜智能狀態模擬顯示儀應在原包裝內，保存環境溫度為0℃～＋40℃，相對濕度不超過85％，空氣中無腐蝕性氣體。
六、通訊
本裝置采用類MODBUS（RTU模式）通訊規約，RS-485通信方式, 波特率為9600bps，1位起始位,8位數據位，無校驗，1位停止位，即1字節數據共10比特位。裝置出廠時站號設置為01，用戶可根據現場情況重新設置。
1、主站查詢狀態命令。
|
主站查詢實時開關量狀態下行報文格式（共8字節） |
|||||||
|
裝置站號 |
功能碼 |
起始地址 |
數據長度(字?jǐn)?shù)) |
CRC16校驗碼 |
|||
|
01 |
03H |
00H |
00H |
00H |
00H |
低8位 |
高8位 |
|
回復報文格式 |
||
|
1 |
Add |
裝置地址 |
|
2 |
03 |
命令字 |
|
3 |
09 |
數據長度 |
|
4 |
A相帶電狀態字 |
0x01:帶電；0x00:不帶電 |
|
5 |
B相帶電狀態字 |
0x01:帶電；0x00:不帶電 |
|
6 |
C相帶電狀態字 |
0x01:帶電；0x00:不帶電 |
|
7 |
接地刀狀態字 |
0x01:刀合；0x00:刀分 |
|
8 |
儲能狀態字 |
0x01:已儲能；0x00:未儲能 |
|
9 |
斷路器合狀態字 |
0x01:斷路器合；0x00:斷路器未合； |
|
10 |
斷路器分狀態字 |
0x01:斷路器分；0x00:斷路器未分； |
|
11 |
試驗位置狀態字 |
0x01:試驗位置； |
|
12 |
工作位置狀態字 |
0x01:工作位置； |
|
13 |
CRC 底 |
CRC校驗低8位 |
|
14 |
CRC 高 |
CRC校驗高8位 |
說明:主站下發此報文可以實時讀取開關狀字
例如：主站下發： 01 03 00 00 00 00 45 CA
從機回復： 01 03 09 01 01 01 00 01 01 00 00 01 46 7F
2、注意事項
l 建議在連接本裝置的485總線上的MODBUS幀速不大于3幀/秒。
l 建議同一條通信總線上只連接本公司產品。
l 若要更改裝置站號，建議先停止后臺通信。
